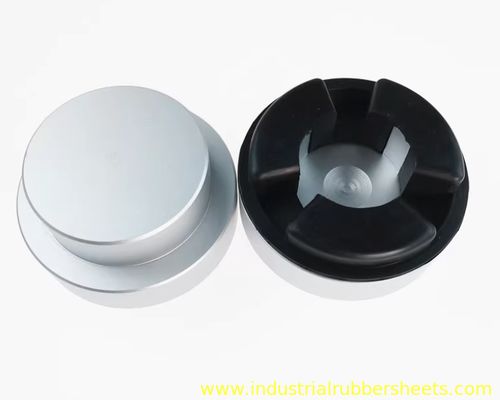

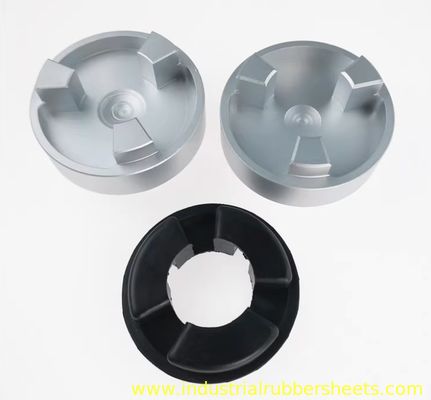

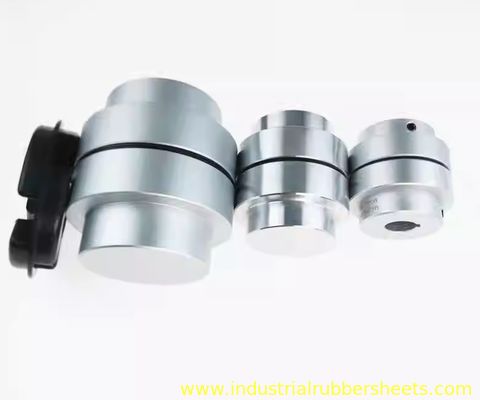

Accoppiamento in gomma di magnaloy Soluzione ad alte prestazioni e durevole per l'allineamento errata delle macchine e l'ammortizzazione delle vibrazioni

Magnaloy è un marchio rinomato di giunti industriali prodotti da Reynolds (una società Rexnord). Offrono sia giunti flessibili in gomma (elastomerici) che in metallo, progettati per adattarsi al disallineamento, trasmettere la coppia e smorzare le vibrazioni tra gli alberi collegati nei macchinari. Ecco una panoramica dei due tipi:

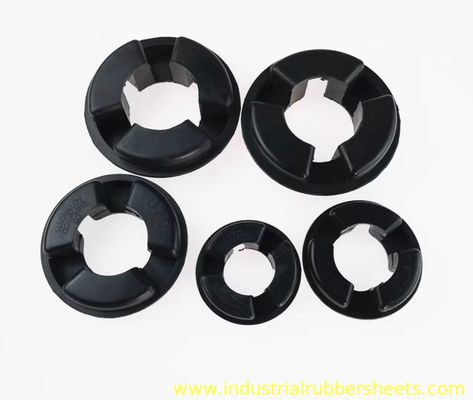

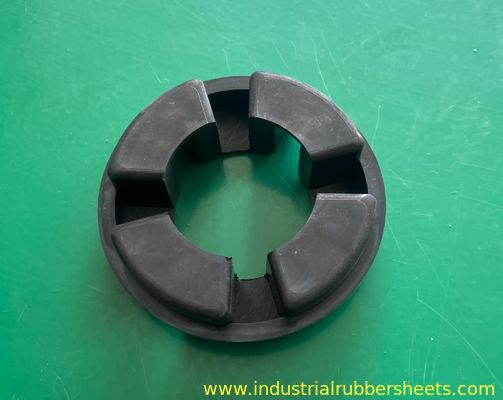

1. Giunti in gomma (elastomerici) Magnaloy:

   • Tipo: Questi utilizzano un elemento in gomma o poliuretano flessibile (spider, manicotto, pneumatico o elemento sagomato) come componente di trasmissione della coppia e di adattamento al disallineamento.

   • Caratteristiche principali:

     • Eccellente smorzamento delle vibrazioni: Altamente efficace nell'assorbire i carichi d'urto e ridurre la trasmissione delle vibrazioni tra le macchine collegate.

     • Isolamento elettrico: Fornisce isolamento tra l'albero motore e l'albero condotto.

     • Adattamento al disallineamento: Gestisce quantità moderate di disallineamento parallelo, angolare e assiale.

     • Facilità di installazione/manutenzione: Generalmente semplice da installare e sostituire l'elemento elastomerico senza spostare l'apparecchiatura collegata. La sostituzione dell'elemento è spesso il compito di manutenzione principale.

     • Flessibilità torsionale: Offre una certa morbidezza torsionale, proteggendo le apparecchiature collegate da improvvisi picchi di coppia.

     • Costo inferiore (iniziale e di manutenzione): Tipicamente un costo iniziale inferiore rispetto ai giunti metallici comparabili e la sostituzione dell'elemento è solitamente economica.

     • Nessuna lubrificazione richiesta: L'elemento elastomerico funziona a secco.

   • Esempi comuni di serie Magnaloy: MagnaDrive, MagnaFlex, MagnaTorque, MagnaShear, MagnaGrip.

   • Applicazioni tipiche: Pompe, compressori, ventilatori, soffiatori, trasportatori, miscelatori, generatori, azionamenti industriali leggeri – ovunque lo smorzamento delle vibrazioni e il disallineamento moderato siano priorità.

2. Giunti in metallo Magnaloy:

   • Tipo: Questi utilizzano componenti metallici flessibili (dischi, griglie o molle) per trasmettere la coppia e adattarsi al disallineamento. Non ci sono parti elastomeriche nel percorso della coppia.

   • Caratteristiche principali:

     • Elevata densità e capacità di coppia: Possono trasmettere una coppia molto elevata in uno spazio compatto.

     • Capacità ad alta velocità: Progettati per l'equilibrio di precisione e il funzionamento a velocità di rotazione molto elevate.

     • Assenza di gioco: Fornisce un controllo preciso del movimento (fondamentale per le applicazioni servo).

     • Rigidità torsionale: Offre un avvolgimento minimo (deflessione angolare sotto carico), importante per la temporizzazione e il posizionamento.

     • Elevata capacità di disallineamento (tipi specifici): Alcuni progetti (come i giunti a disco) possono gestire disallineamenti paralleli e angolari significativi.

     • Elevata resistenza alla temperatura e agli agenti chimici: Possono funzionare in ambienti in cui gli elastomeri fallirebbero (calore estremo, sostanze chimiche corrosive, oli).

     • Lunga durata e prevedibilità: I componenti metallici hanno generalmente una durata a fatica più lunga e prevedibile rispetto agli elastomeri sotto carico costante. Manutenzione minima (spesso solo ispezione periodica).

     • Richiede lubrificazione (giunti a griglia): I giunti a griglia necessitano di lubrificazione periodica. I giunti a disco sono tipicamente esenti da lubrificazione.

   • Esempi comuni di serie Magnaloy:

     • Giunti a disco metallici: MagnaDisc, MagnaDyne (alte prestazioni, senza lubrificazione, alta velocità, elevato disallineamento).

     • Giunti a griglia: MagnaGrid (coppia elevata, robusto, richiede lubrificazione).

     • Giunti a molla: (Meno comuni nell'interesse industriale primario di Magnaloy).

   • Applicazioni tipiche: Turbine, compressori ad alta velocità, servocomandi di precisione, pompe di grandi dimensioni, trasportatori per impieghi gravosi, frantoi, mulini, trasmissioni marine, acciaierie e applicazioni che coinvolgono alte temperature, sostanze chimiche o che richiedono elevata rigidità torsionale/precisione.

Riepilogo delle principali differenze:

Come scegliere tra di loro:

• Scegliere la gomma (elastomerica) se: Lo smorzamento delle vibrazioni, l'isolamento elettrico, il costo moderato e la facilità di manutenzione sono le priorità principali e le condizioni operative (temperatura, sostanze chimiche) rientrano nei limiti dell'elastomero.

• Scegliere il metallo (disco o griglia) se: È necessaria una coppia/velocità molto elevata, un controllo preciso del movimento (assenza di gioco), il funzionamento in temperature estreme/ambienti chimici aggressivi, una lunga durata prevedibile, un'elevata capacità di disallineamento (dischi) o una manutenzione minima (dischi).

Nota importante: Consultare sempre il catalogo prodotti Magnaloy specifico, i dati tecnici o un distributore/ingegnere qualificato per selezionare il tipo e le dimensioni esatte del giunto in base alla coppia, alla velocità, al disallineamento, alle condizioni ambientali e ai vincoli di spazio dell'applicazione. Rexnord fornisce guide alla selezione e software dettagliati per questo scopo.
