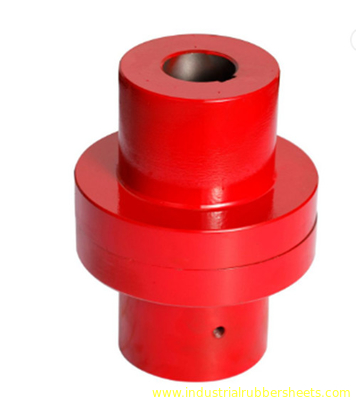

HTLA Flexible Jaw Spider Coupling, elementi di accoppiamento in gomma di Hb di alta qualità,elemento di gomma + ferro
Carattere fisico: prodotto per iniezione con poliestere di alta qualità o stampo CSM/SBR.È progettare e speciale per tutti i tipi di accoppiamento dell'albero metallico con prestazioni molto buone di alta resistenza alla trazione, resistente all'usura, ad alta elasticità, resistente all'acqua, resistente all'olio e eccellente resistenza alla stanchezza, resistente a forti urti, ecc.MT, Hb, HRC, L, NM e Gear J serie di accoppiamenti con elevata qualità ed eccellente esperienza.
Specificità:
Materiale: poliestere, CSM/SBR
colore: giallo, rosso, viola, verde, nero ecc.
superficie: liscia
resistenza alla trazione: 12-55Mpa
Durezza: 80-98Shore A
allungamento: 400-650%
densità: 1,25 g/cm3
impatto sull'elasticità: >25%
resistenza alla rottura: 35-155KN/m
perdita di abrasione acron: < 0,05 cm3/1,61 km
set di compressione (22h*70oC): < 10%
temperatura di lavoro: 120oC
dimensione standard per il collegamento in poliuretano:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
dimensione standard per il collegamento in gomma:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Le marce 3J 4J 5J 6J 7J 8J 9J 10J 11J
modellazione di dimensioni speciali secondo i disegni dell'acquirente
***quando si chiede, si prega di confermare il numero del prodotto e la quantità***

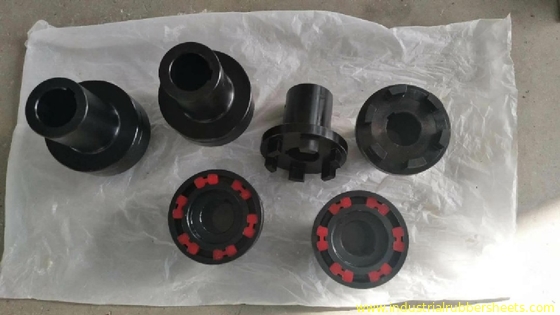

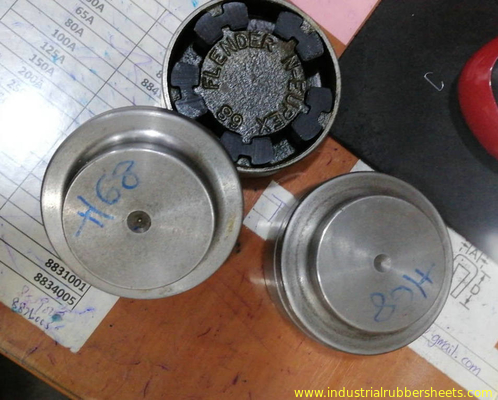

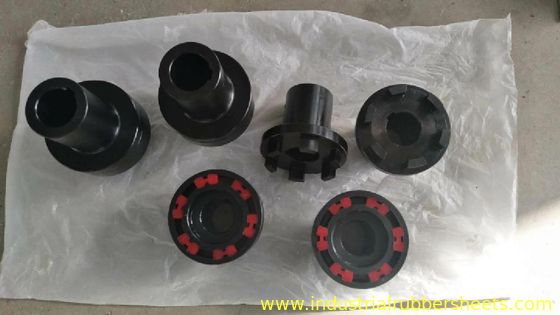

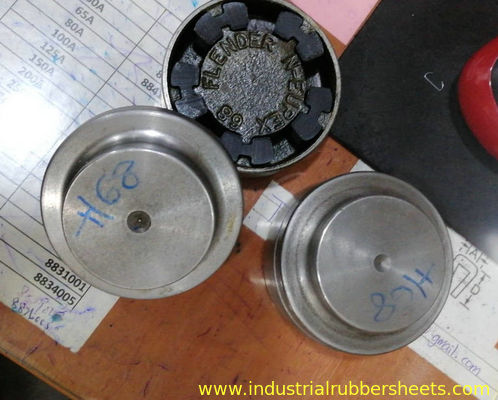

Un accoppiamento mascellare è un tipo di accoppiamento di trasmissione di potenza di uso generale che può anche essere utilizzato in applicazioni di controllo del movimento (servo).È progettato per trasmettere la coppia (connettendo due alti) mentre ammortizza le vibrazioni del sistema e accoglie il disallineamentoGli accoppiamenti a mascella sono composti da tre parti: due nodi metallici e un inserto di elastomero chiamato elemento, ma comunemente indicato come "ragno".La stampa di tre parti si adattano insieme con una mascella da ogni mozzo montato alternativamente con i lobi del ragnoLa coppia della mascella viene trasmessa attraverso i lobi elastomerici in compressione.
L'elastomero del ragno può essere realizzato in diversi materiali e durezza, il che consente all'utente di personalizzare l'accoppiamento per soddisfare al meglio la propria applicazione.Le considerazioni per la selezione dell'elastomero includono la capacità di smorzare le vibrazioni, capacità di gestire disallineamento, intervallo di temperatura operativa, velocità dell'attrezzatura e condizioni chimiche.
Caratteristiche dell'accoppiamento mascellare tipo H:
1. fatto di acciaio C45
2Elastomero di gomma, elevata stabilità
3. Nessun usura anche se si lavora con disallineamento parallelo
