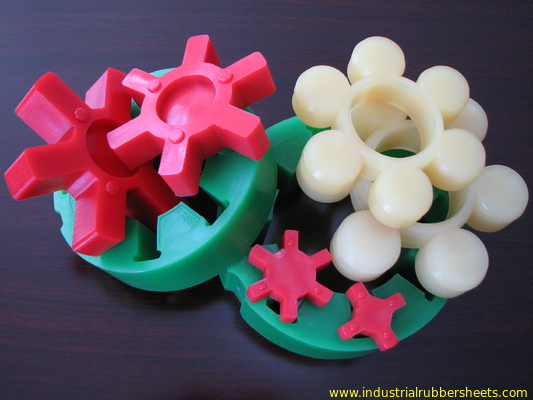

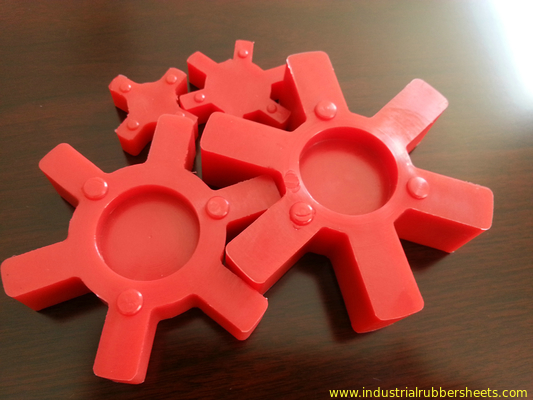

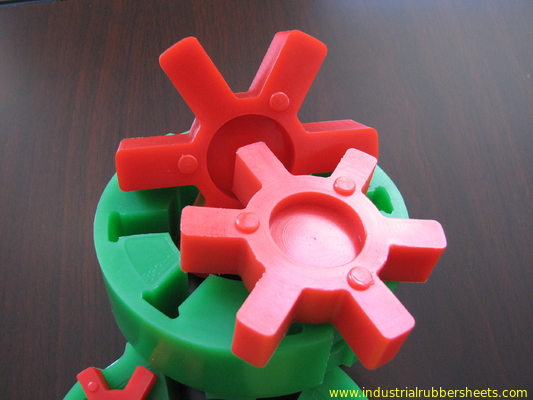

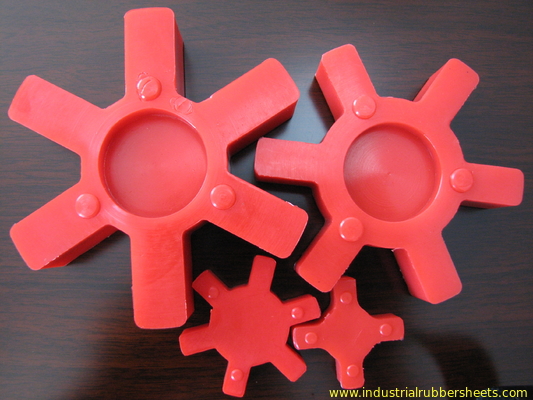

La L scrive l'accoppiamento a macchina dell'unità di elaborazione, accoppiamento del poliuretano con tutti i tipi di colore
Materiale: |
NBR, CSM/SBR o TPU | Colore: | Il nero, rosso |
| Durezza: | 80-98shore A | Dimensione: | L035-225 |
| Temperatura di lavoro: | -20oC - +100oC |
L tipo accoppiamento di gomma, L accoppiamento del poliuretano, L accoppiamento dell'unità di elaborazione
Specifiche
1. materiale: Ghisa GG25
2. buona stabilità
3. facile mantenere
4. certificato ISO9001-2000
Coppia:
1. mandibola che coppia l'accoppiamento dell'accoppiamento/KC di HRC/accoppiamento di FL
2. ghisa della flangia, inserzione Bubber
3. serie universale alesata conicità
4. le dimensioni della scanalatura si conformano a DIN6885, le norme GB1095-1979.
Dimensione |
Tipo | A | B | D | E | Standard | Foro metrico | Foro di pollice | ||
| Foro | Min | Massimo | Min | Massimo | ||||||
| L035 | 1 | 16 | 20,5 | 6,6 | -- | 3 | 3 | 8 | 1/8" | 3/8" |
| L050 | 1 | 28 | 43,2 | 15,6 | -- | 6 | 6 | 15 | 3/16" | 5/8" |
| L070 | 1 | 35 | 50,8 | 19 | -- | 9 | 9 | 19 | 3/16" | 3/4" |
| L075 | 1 | 45 | 54,7 | 21 | -- | 9 | 9 | 25 | 3/16" | 1" |
| L090 | 1 | 54 | 54,7 | 21 | -- | 9 | 9 | 28 | 3/16" | 1 1/8" |
| L095 | 1 | 54 | 63,7 | 25,5 | -- | 9 | 9 | 28 | 3/8" | 1 1/8" |
| L099 | 1 | 64,5 | 72,5 | 27 | -- | 12 | 12 | 35 | 7/16" | 1 3/8" |
| L100 | 1 | 64,5 | 88,5 | 35 | -- | 12 | 12 | 35 | 7/16" | 1 3/8" |
| L110 | 1 | 85 | 108 | 43 | -- | 15 | 15 | 48 | 1/2» | 1 7/8" |
| L150 | 1 | 96 | 115,4 | 45 | -- | 15 | 15 | 48 | 5/8" | 1 7/8" |
| L190 | 1 | 115 | 133,4 | 54 | 101,6 | 19 | 19 | 55 | 5/8" | 2 1/4" |
| L225 | 1 | 127 | 153,4 | 64 | 108 | 19 | 19 | 65 | 3/4" | 2 5/8" |
Altri dimensione standard per l'accoppiamento del poliuretano:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
dimensione standard per l'accoppiamento di gomma:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Ingranaggio 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
modanatura speciale di configurazione di dimensione secondo i disegni del compratore
*** quando indagine, pls confermate il numero del prodotto e la quantità **
