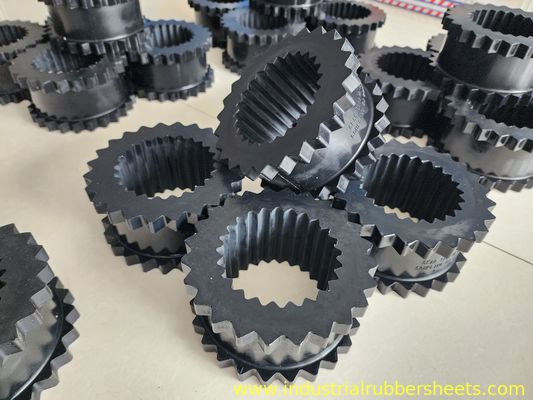

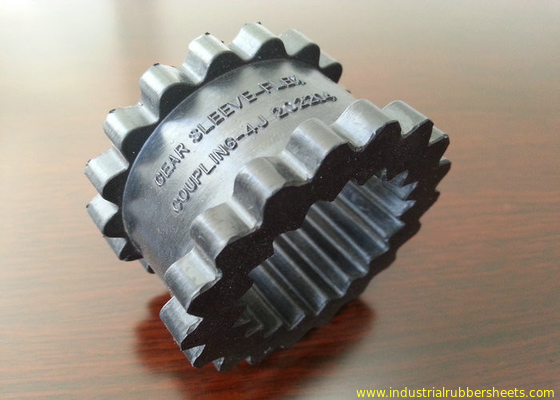

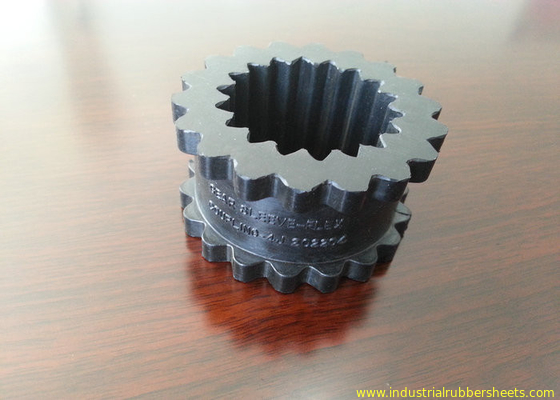

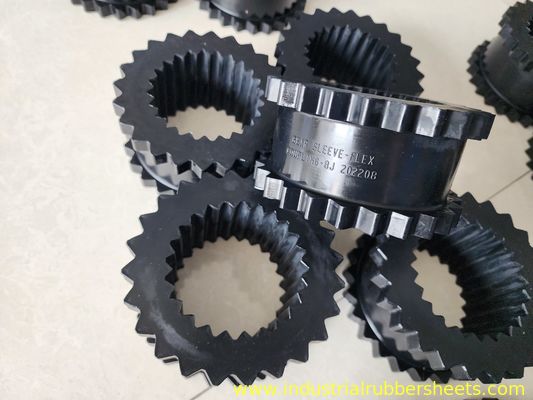

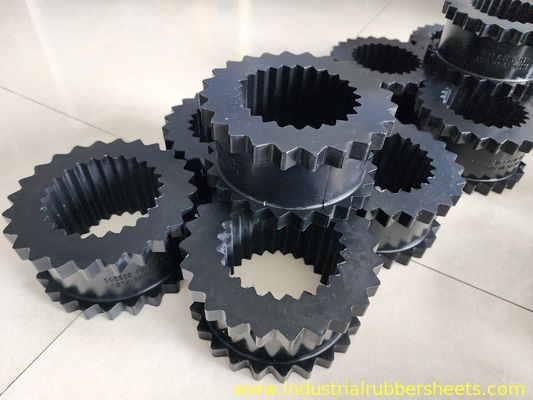

3J - accoppiamento di gomma dell'ingranaggio 14J, accoppiamento del poliuretano per il compressore d'aria della vite
Oggetto | 14J | 13J | 11J | 10J | 9J | 8J | 7J | 6J | 5J | 4J | 3J | ||||||
OD (millimetro) | 333 | 284 | 208 | 179,4 | 152 | 128,6 | 110,4 | 95,3 | 74,6 | 58,7 | 48 |
|
|||||
Identificazione (millimetro) | 193 | 165 | 122,3 | 102 | 87 | 75 | 64,5 | 54,6 | 44 | 34 | 26,5 | ||||||
Spessore (millimetri) | 165 | 138 | 101,6 | 87,3 | 76,2 | 63,5 | 55,6 | 47,6 | 39,7 | 31,8 | 25,5 | ||||||
Qty dell'ingranaggio (pezzo) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 20 | 20 | 18 | 18 | ||||||
Peso (g) | 7550 | 6000 | 1750 | 1210 | 700 | 407 | 262 | 171 | 81 | 40 | 20 |
accoppiamento di gomma flessibile dell'ingranaggio per il compressore d'aria della vite
Caratteristiche:
1. Accoppiamenti per i compressori d'aria
2. Linee di produzione serie
3. Qualità superiore con il prezzo ragionevole
4. Pacchetto di Personlized
5. OEM fornito, A&V controllato
Il tipo progettazione suolo-suolo dell'artiglio, ha la funzione di protezione, la vibrazione e la scossa possono produrre l'efficace attenuazione e ridurre il funzionamento in lavorazione. Il tipo manica dell'artiglio dei denti due è sfalsato nella direzione circonferenziale, nella lacuna in un corpo elastico di quincunx di a spirale. Una volta piccole le deviazioni nell'installazione, il corpo elastico evita la concentrazione di sforzo. Può efficacemente compensare lo spostamento assiale, radiale ed angolare. Tipo antiquato dell'elastomero dell'accoppiamento del perno della colonna di grande volume, effetto di taglio, facile danneggiare, mentre il nuovo tipo accoppiamenti dell'artiglio del corpo elastico soltanto sotto la pressione dell'estrusione, in modo da può resistere al maggior carico, migliore resistenza all'usura, tempo di impiego più lungo. Ed entrambi il livello di installazione e possono essere verticale installato.
Caratteristiche dei prodotti dell'accoppiamento di serie di CJ:
1 presenta i vantaggi della struttura semplice, la prestazione stabile, l'operazione stabile
2 una struttura di tre componenti, installazione facile e manutenzione.
hub 3 e corpo elastico, vari materiali da scegliere da, assicurarsi che tutti possano lavorare stabile in vari ambienti.
4 facendo uso di un tipo di corrispondenza di superficie hub dell'asse ed elasticità a spirale dell'artiglio dell'arco, possono evitare la concentrazione di sforzo, l'efficace trasmissione di più alta coppia di torsione, più resistente ad abrasione, tempo di impiego più lungo.
Piccoli un corpo elastico del cuscinetto 5 della protuberanza, può isolare il contatto del hub dell'asse del metallo nell'accoppiamento installato, l'efficace isolamento, nessun bisogno di lubrificazione. L'accoppiamento della deviazione del rimedio è deformazione si presenta attraverso la forza elastica al rivestimento.
fatto per iniezione con il poliestere di alta qualità o la muffa CSM/SBR. Sta progettando e lo speciale per tutti i tipi di di dispositivo di accoppiamento del metallo con molto la buona prestazione di forza ad alta resistenza, l'alta resilienza elastica resistente all'uso e alta, resistente di acqua, lubrifica la resilienza resistente ed eccellente di affaticamento, alto ecc. resistente agli urti. Abbiamo muffe delle serie complete e forniamo alla gamma completa di accoppiamenti di serie dell'ingranaggio J alta qualità ed esperienza eccellente. Applichi a tutti i tipi di di dispositivo di accoppiamento industriale del metallo.
Specifiche:
materiale: poliestere, CSM/SBR
colore: ecc. giallo, rosso, porpora, verde, nero.
superficie: liscio
resistenza alla trazione: 12-55Mpa
durezza: 80-98Shore A
allungamento: 400%-650%
densità: 1.25g/cm3
impatto di elasticità: >25%
resistenza allo strappo: 35-155KN/m
perdita dell'abrasione di Akron: <0>
compressione fissata (22h*70oC): <10>
temperatura di lavoro: 120oC
dimensione standard per l'accoppiamento del poliuretano:
Ingranaggio 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
modanatura speciale di configurazione di dimensione secondo i disegni del compratore
*** quando indagine, pls confermate il *** del numero e della quantità del prodotto
