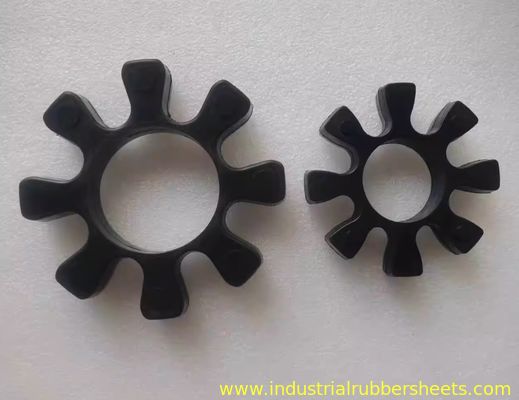

Ragno di accoppiamento in gomma personalizzabile con dimensioni OD78mm x ID31mm x T18mm per alta durata ed eccellente resistenza chimica
| Luogo di origine | CINA |
|---|---|
| Marca | 3A Rubber |
| Certificazione | ISO9001 |
| Numero di modello | 3A2006 |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | USD10.00 |
| Imballaggi particolari | Imballaggio in sacchi e cartoni |
| Tempi di consegna | 7-15 giorni dopo aver ricevuto il pagamento dell'acquirente |
| Termini di pagamento | L/C,D/P,T/T,Western Union |
| Capacità di alimentazione | 100000kgs/month |
Dettagli
| Materiale | Gomma | Colore | Nero |
|---|---|---|---|
| Applicazione | Inserto per accoppiamento metallico | Tipo | OMT R42-132 |
| Imballaggio | nei cartoni | Superficie | Liscio |
| Coppia massima | 4 N.m | Resistenza all'ozono | Bene |
| Resistenza alla trazione | 20mpa | Resistenza ai raggi UV | Bene |
| Standard o non standard | Standard | Durabilità | Alto |
| Durezza | 70-80 Shore a | Resistenza all'abrasione | Alto |
| Forma | Accoppiamento | Resistenza chimica | Eccellente |
| Resistenza all'olio | Bene | ||
| Evidenziare | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Descrizione di prodotto

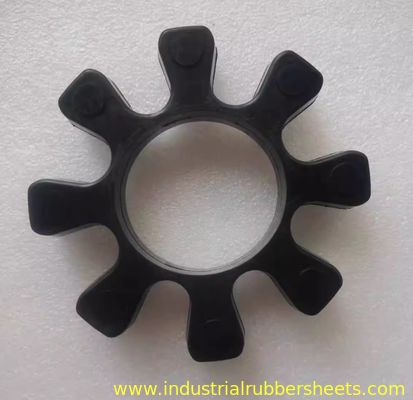

Accoppiatore in gomma personalizzabile per ragno di accoppiamento in R82 OD78mm x ID31mm x T18mm in colore nero

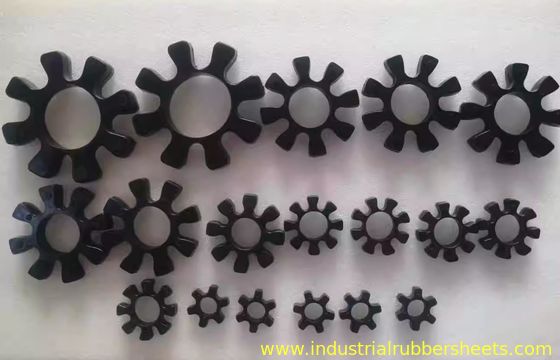

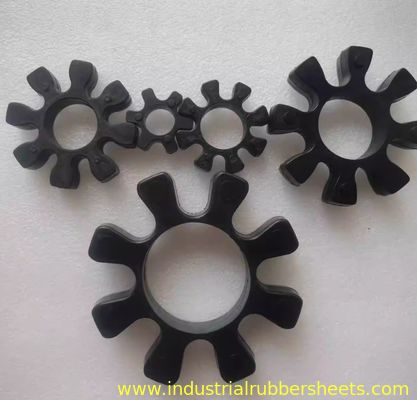

Ragno di accoppiamento in gomma OMT, ragno in gomma, ragno di accoppiamento in materiale gommoso di colore nero. Disponibile in più misure:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
Accoppiatore Ottagonale OTM (Accoppiatore a ganasce / Accoppiatore a fiore di prugno)
Caratteristiche Strutturali: Consiste in due semigiunti metallici con lobi convessi (tipicamente 8 lobi, formando una forma ottagonale) e un elastomero centrale in gomma (pad a fiore di prugno).
Principio di Funzionamento: La coppia viene trasmessa attraverso il pad in gomma a fiore di prugno tra i lobi, sfruttando l'elasticità della gomma per:
- Assorbire urti e vibrazioni
- Compensare disallineamenti: Accoglie piccoli scostamenti assiali, radiali e angolari
- Fornire isolamento elettrico
Applicazioni: Ampiamente utilizzato nei sistemi di trasmissione per pompe, ventilatori, compressori, motori, riduttori, ecc.
Componente Chiave: Blocco di smorzamento in gomma / Elemento elastico / Pad a fiore di prugno
Funzione: L'elemento di smorzamento centrale, che influisce direttamente sulle prestazioni dell'accoppiatore.
Nomi: Comunemente chiamato Pad a fiore di prugno (a causa della sua forma), Blocco di smorzamento, Elemento elastico o Anello di smorzamento.
Materiale: Tipicamente Poliuretano (PU) o Gomma Nitrilica (NBR):
- Poliuretano (PU): Resistente all'usura, allo strappo, elevata capacità di carico (più comune)
- Gomma Nitrilica (NBR): Eccellente resistenza all'olio (adatto per ambienti oleosi)
Identificazione Modello: R42, R62, R82, R103, R132, ecc., sono modelli di specifica del pad a fiore di prugno. I numeri indicano tipicamente la dimensione dell'accoppiatore o l'intervallo del diametro del foro (unità: mm) per cui sono progettati.
Modelli e Specifiche Comuni di Pad a Fiore di Prugno
Di seguito sono riportate le specifiche tipiche per i modelli comuni (Nota: gli standard possono variare leggermente tra i produttori. Verificare sempre con misurazioni fisiche o la tabella di selezione del produttore!):
| Modello Pad | Intervallo Tipico Diametro Foro (mm) | Dimensioni Accoppiatore / Intervallo Coppia Adatti |
|---|---|---|
| R42 | ≈ 20 - 30 | Accoppiatori piccoli, bassa coppia |
| R62 | ≈ 25 - 40 | Accoppiatori da piccoli a medi |
| R82 | ≈ 40 - 60 | Accoppiatori medi |
| R103 | ≈ 50 - 75 | Accoppiatori da medi a grandi |
| R132 | ≈ 70 - 100+ | Accoppiatori grandi, alta coppia |
Punti Chiave per Acquisto e Sostituzione

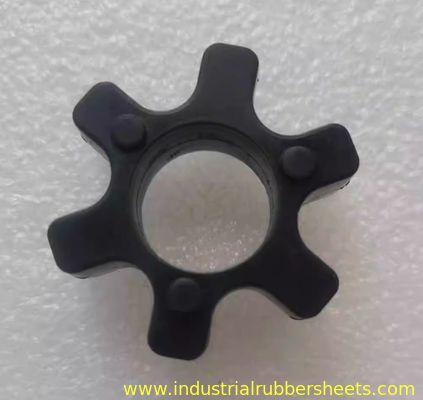

- Identificare il Modello Originale: Rimuovere il vecchio pad e controllare il modello stampato (es. R42). Misurare le dimensioni chiave: Diametro Esterno (OD), Diametro Interno (ID), Spessore (H), Numero di Lobi (solitamente 6 o 8).
- Corrispondere alle Specifiche dell'Accoppiatore: Il modello del pad DEVE corrispondere al modello del corpo dell'accoppiatore.
- Considerare le Condizioni Operative: Assicurarsi che il pad possa gestire il carico. Scegliere NBR per condizioni oleose; PU resistente all'usura per uso generale. Confermare la tolleranza alla temperatura della gomma.
- Marca e Qualità: I pezzi OEM offrono la migliore compatibilità. Marchi affidabili (es. R+W, KTR, Lovejoy, OTM) forniscono maggiore affidabilità.
Passaggi di Sostituzione (Semplificati)
- Spegnere l'attrezzatura e isolare l'alimentazione (la sicurezza prima di tutto)
- Rimuovere la protezione dell'accoppiatore
- Allentare i bulloni dell'accoppiatore
- Rimuovere il vecchio pad e pulire le superfici di accoppiamento
- Inserire il nuovo pad a fiore di prugno nei lobi di un semigiunto
- Allineare l'altro semigiunto e spingere delicatamente insieme
- Serrare i bulloni diagonalmente alla coppia specificata
- Reinstallare la protezione
Riepilogo
Gli accoppiatori ottagonali OTM si basano sui pad a fiore di prugno (es. R42/R62/R82/R103/R132) per lo smorzamento. Corrispondere con precisione il modello e le dimensioni durante la sostituzione, considerando le esigenze operative. Procurarsi i pad tramite canali ufficiali o contattare i fornitori OTM con i parametri per l'approvvigionamento.
Si prega di fornire le dimensioni del vostro vecchio pezzo o il modello della vostra attrezzatura per una conferma precisa delle specifiche del pad!
