Accoppiamento in gomma personalizzabile per l'accoppiamento Spider in R82 OD78mm x ID31mm x T18mm in colore nero
| Luogo di origine | CINA |
|---|---|
| Marca | 3A Rubber |
| Certificazione | ISO9001 |
| Numero di modello | 3A2006 |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | USD10.00 |
| Imballaggi particolari | Imballaggio in sacchi e cartoni |
| Tempi di consegna | 7-15 giorni dopo aver ricevuto il pagamento dell'acquirente |
| Termini di pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 100000kgs/month |
Dettagli
| Materiale | Gomma | Colore | Nero |
|---|---|---|---|
| Applicazione | Inserto per accoppiamento metallico | Tipo | OMT R42-132 |
| Imballaggio | nei cartoni | Superficie | Liscio |
| Coppia massima | 4 N.m | Resistenza all'ozono | Bene |
| Resistenza alla trazione | 20mpa | Resistenza ai raggi UV | Bene |
| Standard o non standard | Standard | Durabilità | Alto |
| Durezza | 70-80 Shore a | Resistenza all'abrasione | Alto |
| forma | Accoppiamento | Resistenza chimica | Eccellente |
| Resistenza all'olio | Bene | ||
| Evidenziare | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Descrizione di prodotto
Accoppiamento in gomma personalizzabile per ragno di accoppiamento
R82 OD78mm × ID31mm × T18mm in colore nero

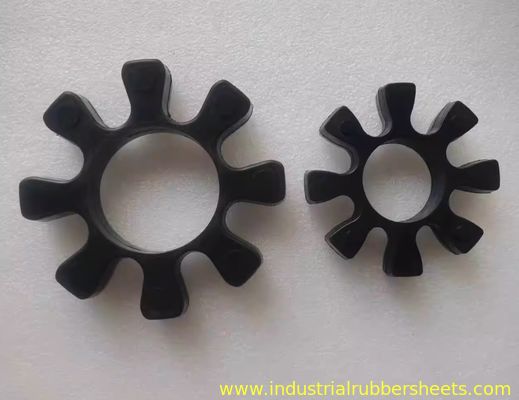

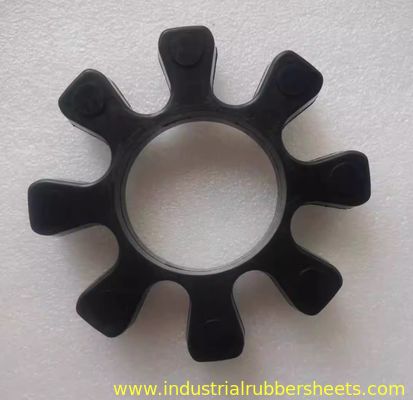

OMT Rubber Coupling Spider, noto anche come Rubber Spider o Coupling Spider, disponibile in materiale di gomma nera.

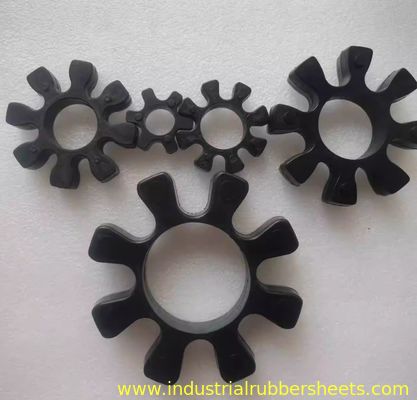

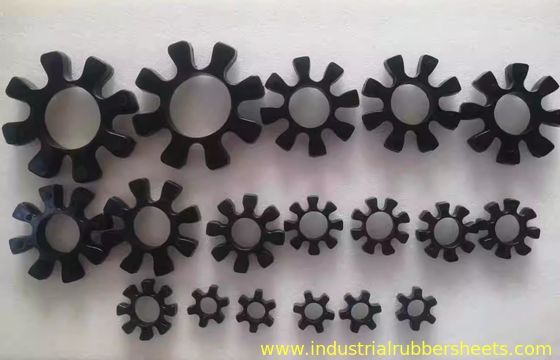

Dimensioni disponibili:
- R42, OD42mm × ID19mm × T14mm
- R62, OD59mm × ID29mm × T16mm
- R82, OD78mm × ID31mm × T18mm
- R103, OD99mm × ID42mm × T21mm
- R132, OD132mm × ID64mm × T26mm
Accoppiamento ottagonale OTM (accoppiamento mascella / accoppiamento fiore di prugna)
Caratteristiche strutturali
È costituito da due semicollegamenti metallici con lobi convessi (in genere 8 lobi, che formano una forma ottagonale) e un elastomero di gomma centrale (pad di fiore di prugna).
Principio di funzionamento
La coppia viene trasmessa attraverso il cuscinetto di gomma tra i lobi, utilizzando l'elasticità della gomma per:
- Assorbire gli urti e le vibrazioni
- Compensazione per disallineamento: Accomoda piccoli spostamenti assiali, radiali e angolari
- Fornire isolamento elettrico
Applicazioni
Ampiamente utilizzato nei sistemi di azionamento di pompe, ventilatori, compressori, motori, cambio e altre apparecchiature industriali.
Componente di base: blocco cuscino in gomma / elemento elastico
Funzione
L'elemento di ammortizzazione del nucleo, che ha un impatto diretto sulle prestazioni dell'accoppiamento.
Opzioni materiali
- Poliuretano (PU):resistente all'usura, resistente alla rottura, ad alta capacità di carico (più comune)
- Fabbricazione a partire da materiali di cui al punto 1A001.a.Ottima resistenza all'olio (adatta per ambienti oleosi)
Identificazione del modello
I modelli di specifiche (ad esempio, R42, R62, R82, R103, R132) indicano in genere la dimensione dell'accoppiamento o l'intervallo di diametro del foro (unità: mm) per cui sono progettati.
Modelli e specifiche comuni di pad di fiore di prugna
Nota: le norme possono variare leggermente da produttore a produttore.
| Modello Pad | Diametro tipico del foraggio. | Dimensione/intervallo di coppia di accoppiamento adeguato |
|---|---|---|
| R42 | ≈ 20 - 30 | Accoppiamenti di piccole dimensioni, coppia bassa |
| R62 | ≈ 25 - 40 | Accoppiamenti da piccoli a medi |
| R82 | ≈ 40 - 60 | Accoppiamenti medi |
| R103 | ≈ 50 - 75 | Accoppiamenti da medi a grandi |
| R132 | ≈ 70 - 100+ | Grandi accoppiamenti, coppia elevata |
Punti chiave per acquisto e sostituzione

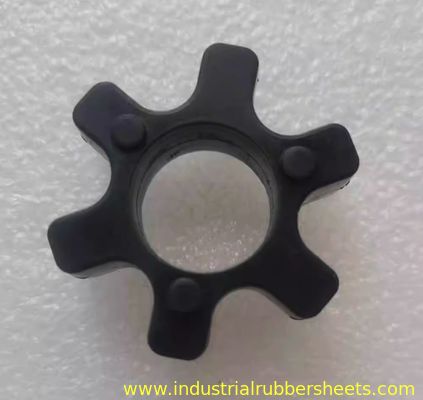

- Identificare il modello originale:Rimuovere il pad vecchio e verificare il modello timbrato (ad esempio, R42). Misurare le dimensioni chiave: diametro esterno (OD), diametro interno (ID), spessore (H), numero di lobi (di solito 6 o 8).
- Specificativi dell'accoppiamento di accoppiamento:Il modello del pad DEVE corrispondere al modello del corpo di accoppiamento.
- Considera le condizioni di funzionamento:Assicurarsi che il pad possa gestire i requisiti di coppia e velocità. Scegliere NBR per le condizioni oleose; PU resistente all'usura per l'uso generale. Confermare la tolleranza alla temperatura della gomma.
- Marchio e Qualità:Le parti OEM offrono la migliore compatibilità. Marchi di buona reputazione (ad esempio, R + W, KTR, Lovejoy, OTM) offrono una maggiore affidabilità.
Passi di sostituzione (semplificati)
- Spegnete l'attrezzatura e isolate l'alimentazione (la sicurezza prima di tutto).
- Rimuovi la protezione dell'accoppiamento.
- Sdraiare i bulloni di accoppiamento.
- Rimuovere i vecchi cuscinetti e pulire le superfici di accoppiamento.
- Inserire un nuovo cuscinetto di fiore di prugna nei lobi di un semicoppia.
- Allineare l'altro mezzo accoppiamento e spingere delicatamente insieme.
- Stringere i bulloni in diagonale alla coppia specificata.
- Riposta la guardia.
Riassunto
Gli accoppiamenti ottagonali OTM si basano su cuscinetti a fiore di prugna (ad esempio, R42/R62/R82/R103/R132) per l'ammortizzazione.Le piattaforme di origine attraverso canali ufficiali o contattare i fornitori OTM con i parametri per l'approvvigionamento.
Si prega di fornire le dimensioni della parte vecchia o del modello di attrezzatura per la conferma delle specifiche precise della pad!
