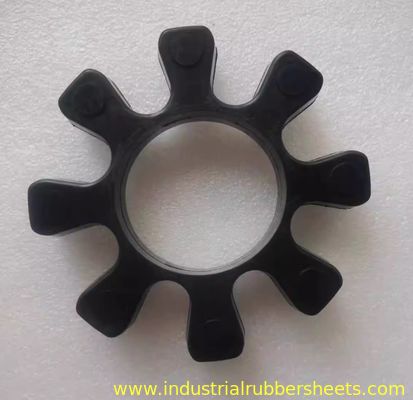

Accoppiamento in gomma personalizzabile per l'accoppiamento Spider in R82 OD78mm x ID31mm x T18mm in colore nero

Giunto in gomma personalizzabile per ragno di accoppiamento in R82 OD78mm x ID31mm x T18mm di colore nero

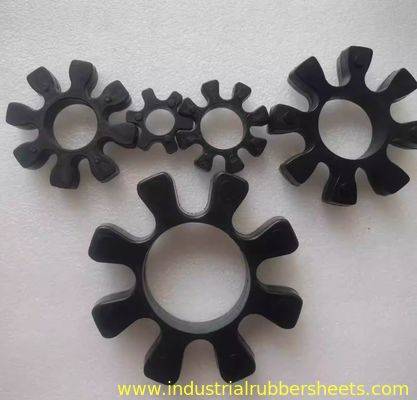

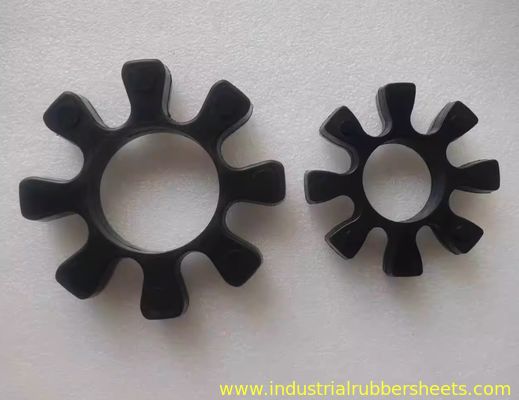

Ragno di accoppiamento in gomma OMT, ragno in gomma, ragno di accoppiamento

materiale in gomma di colore nero

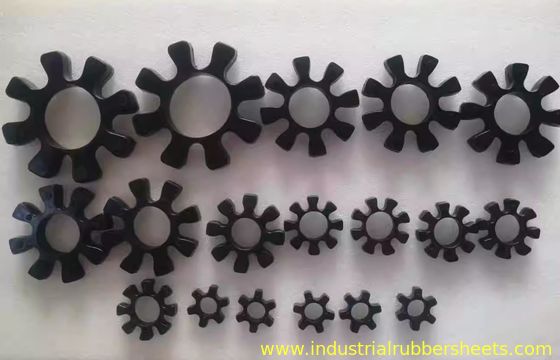

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. Accoppiamento ottagonale OTM (accoppiamento a ganasce / accoppiamento a fiore di prugno)

• Caratteristiche strutturali:Composto da due semigiunti metallici con lobi convessi (tipicamente 8 lobi, che formano una forma ottagonale) e un elastomerico centrale in gomma (cuscinetto a fiore di prugno).

• Principio di funzionamento:La coppia viene trasmessa attraverso il cuscinetto a fiore di prugno in gomma tra i lobi, utilizzando l'elasticità della gomma per:

  • Assorbire urti e vibrazioni.

  • Compensare il disallineamento:Accoglie piccoli offset assiali, radiali e angolari.

  • Fornire isolamento elettrico.

• Applicazioni:Ampiamente utilizzato nei sistemi di trasmissione per pompe, ventilatori, compressori, motori, riduttori, ecc.

2. Componente principale: blocco ammortizzatore in gomma / elemento elastico / cuscinetto a fiore di prugno

• Funzione:L'elemento di smorzamento principale, che influisce direttamente sulle prestazioni dell'accoppiamento.

• Nomi:Comunemente chiamato Cuscinetto a fiore di prugno (per la sua forma), Blocco ammortizzatore, Elemento elastico, o Anello ammortizzatore.

• Materiale:Tipicamente Poliuretano (PU) o Gomma nitrilica (NBR):

  • Poliuretano (PU): Resistente all'usura, resistente allo strappo, elevata capacità di carico (più comune).

  • Gomma nitrilica (NBR): Eccellente resistenza all'olio (adatto per ambienti oleosi).

• Identificazione del modello:

  • R42, R62, R82, R103, R132, ecc., sono modelli di specifiche del cuscinetto a fiore di prugno.

  • I numeri indicano tipicamente le dimensioni dell'accoppiamento o l'intervallo del diametro del foro(unità: mm) per cui sono progettati.

3. Riferimento per i modelli e le specifiche comuni dei cuscinetti a fiore di prugno

Di seguito sono riportate le specifiche tipiche per i modelli comuni (Nota: gli standard possono variare leggermente tra i produttori. Verificare sempre con misurazioni fisiche o con la tabella di selezione del produttore!):

4. Punti chiave per l'acquisto e la sostituzione

1. Identificare il modello originale:

   • Rimuovere il vecchio cuscinetto e controllare il modello stampato (ad esempio, R42).

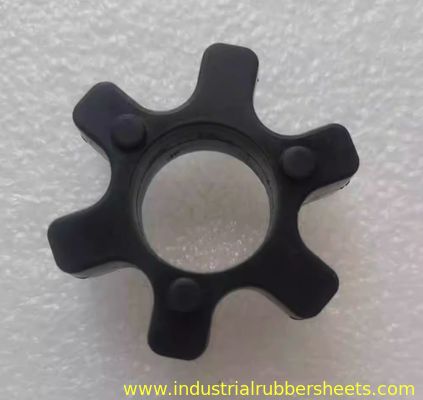

   • Misurare le dimensioni chiave: diametro esterno (OD), diametro interno (ID), spessore (H), numero di lobi (di solito 6 o 8).

2. Abbinare le specifiche dell'accoppiamento:

   • Il modello del cuscinetto DEVE corrispondere al modello del corpo dell'accoppiamento.

3. Considerare le condizioni operative:

   • Coppia e velocità: Assicurarsi che il cuscinetto possa gestire il carico.

   • Ambiente: Scegliere NBR per condizioni oleose; PU resistente all'usura per uso generale.

   • Temperatura: Confermare la tolleranza alla temperatura della gomma.

4. Marchio e qualità:

   • I ricambi OEM offrono la migliore compatibilità. Marchi affidabili (ad esempio, R+W, KTR, Lovejoy, OTM) offrono maggiore affidabilità.

5. Fasi di sostituzione (semplificate)

1. Arrestare l'apparecchiatura e isolare l'alimentazione (la sicurezza prima di tutto).

2. Rimuovere la protezione dell'accoppiamento.

3. Allentare i bulloni dell'accoppiamento.

4. Rimuovere il vecchio cuscinetto e pulire le superfici di accoppiamento.

5. Inserire il nuovo cuscinetto a fiore di prugno nei lobi di un semigiunto.

6. Allineare l'altro semigiunto e spingere delicatamente insieme.

7. Serrare i bulloni diagonalmente alla coppia specificata.

8. Reinstallare la protezione.

Riepilogo

• Gli accoppiamenti ottagonali OTM si basano su cuscinetti a fiore di prugno (ad esempio, R42/R62/R82/R103/R132) per l'ammortizzazione.

• Abbinare con precisione il modello e le dimensioni durante la sostituzione, considerando le esigenze operative.

• Procurarsi i cuscinetti tramite canali ufficiali o contattare i fornitori OTM con i parametri per l'approvvigionamento.

Si prega di fornire le dimensioni della vecchia parte o il modello dell'apparecchiatura per la conferma precisa delle specifiche del cuscinetto!
