Accoppiamento in poliuretano resistente all'olio con blocco di gomma ad alta elasticità e capacità di coppia di 150 Nm per miscelatori BHS
| Luogo di origine | Cina |
|---|---|
| Marca | 3A Rubber |
| Certificazione | ISO9001 |
| Numero di modello | 3A2006 |
| Quantità di ordine minimo | 10 pari |
| Prezzo | USD30.00/piece |
| Imballaggi particolari | imballaggio in cartoni e pallet |
| Tempi di consegna | 7-15 giorni dopo aver ricevuto il pagamento dell'acquirente |
| Termini di pagamento | L/C,D/P,T/T,Western Union |
| Capacità di alimentazione | 10000 pezzi/mese |
Dettagli
| Misurare | taglia standard1 e taglia2 | Resistenza alla trazione | 25MPa |
|---|---|---|---|
| Colore | Nero | Tipo | Accoppiamento |
| Hadrness | 80-98 riva a | Forza tensile | 20mpa |
| Capacità di coppia | Fino a 150 Nm | Densità | 1,15-1,25 g/cm3 |
| Forma della porzione dentata | Attrezzatura da sperone | allungamentoAtBreak | 400% |
| Intervallo di pressione | Vuoto a 150 PSI | Resistenza allo strappo | Bene |
| Resistenza chimica | Buona resistenza agli oli e ai solventi | ||
| Evidenziare | Accoppiamento sincrono del miscelatore BHS,blocco di gomma per collegamento flessibile,parti di ricambio per accoppiamenti in poliuretano |
||
Descrizione di prodotto
Parti di ricambio per miscelatori BHS: accoppiamento sincrono, connessione flessibile e blocco di gomma dell'azionamento principale
Visualizzazione del prodotto
Questo componente è progettato per il sistema di trasmissione delle miscelatrici obbligatorie a due assi BHS (serie DKX/DKXS), con capacità popolari quali 3,0 m3, 4,0 m3 e 4,5 m3.

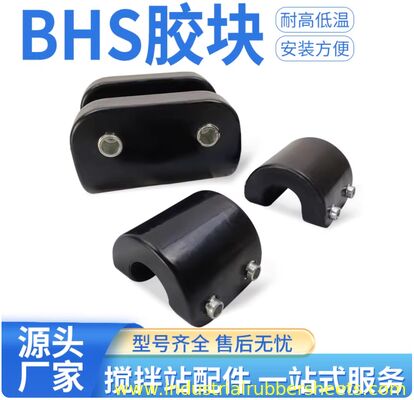

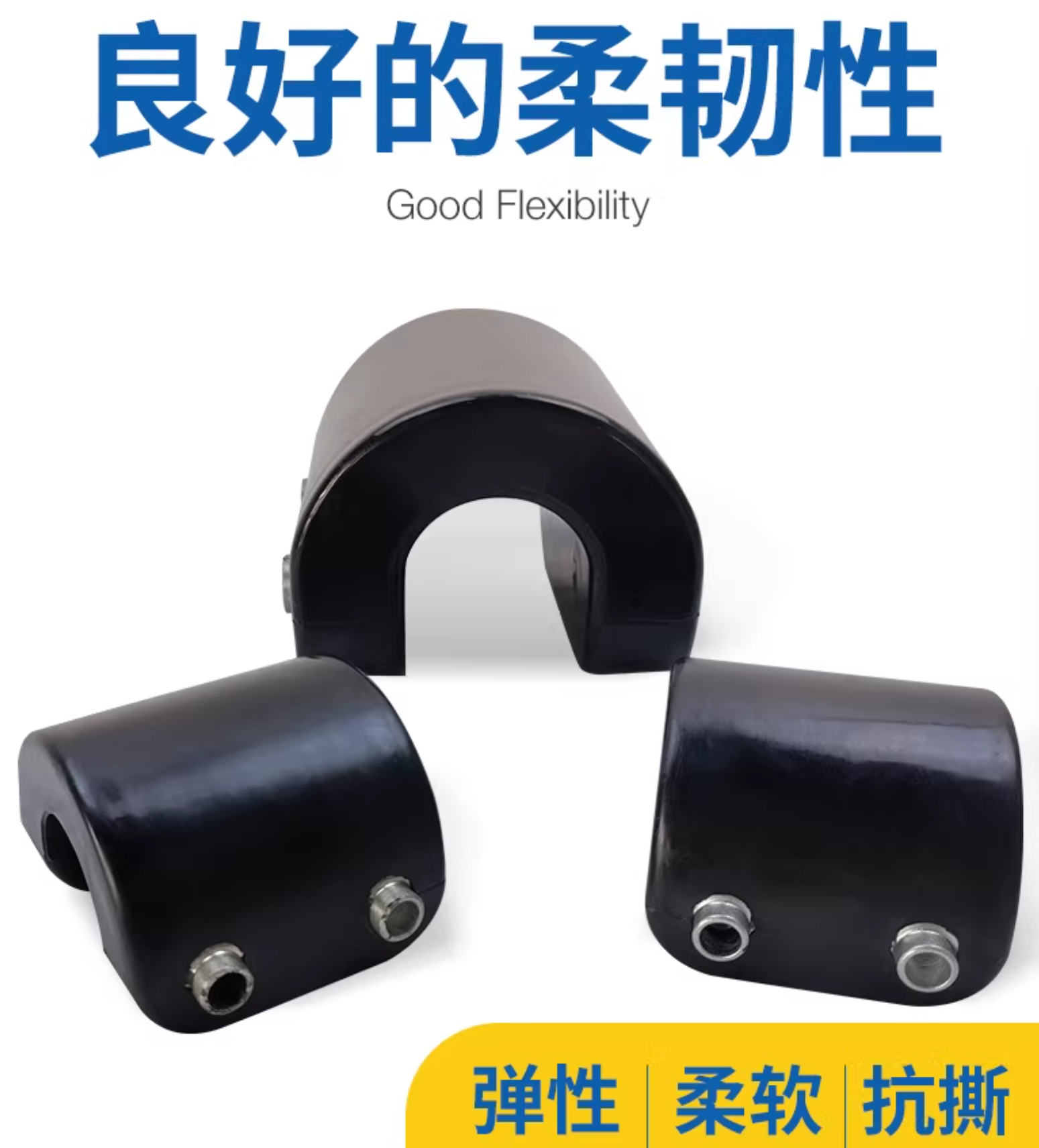

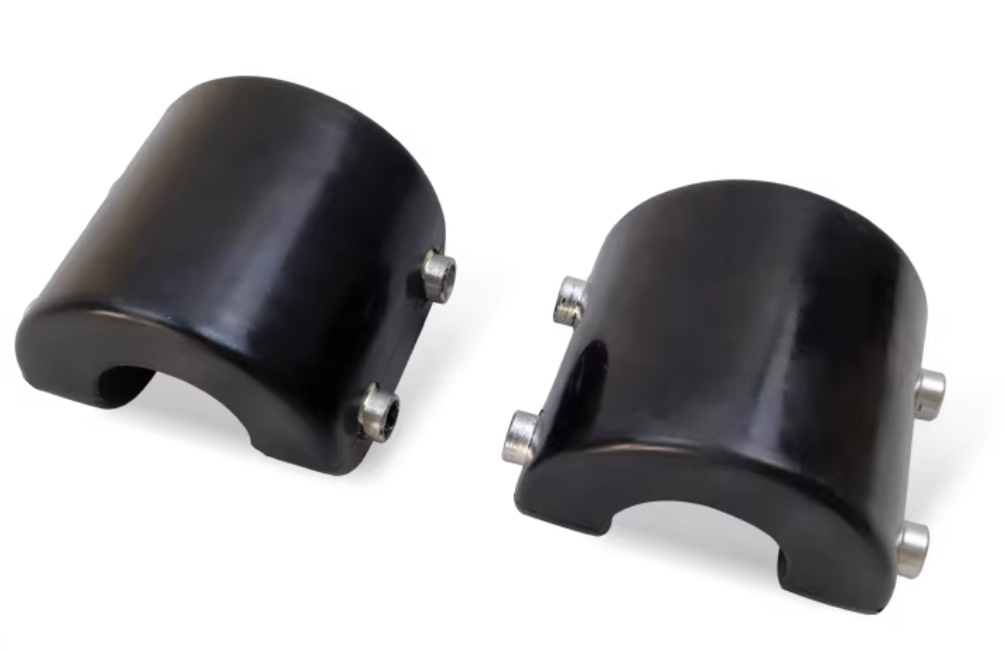

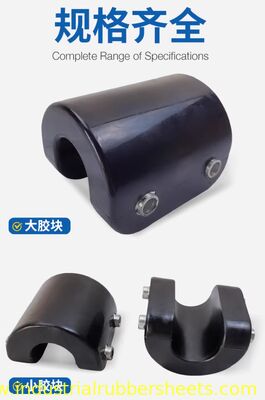

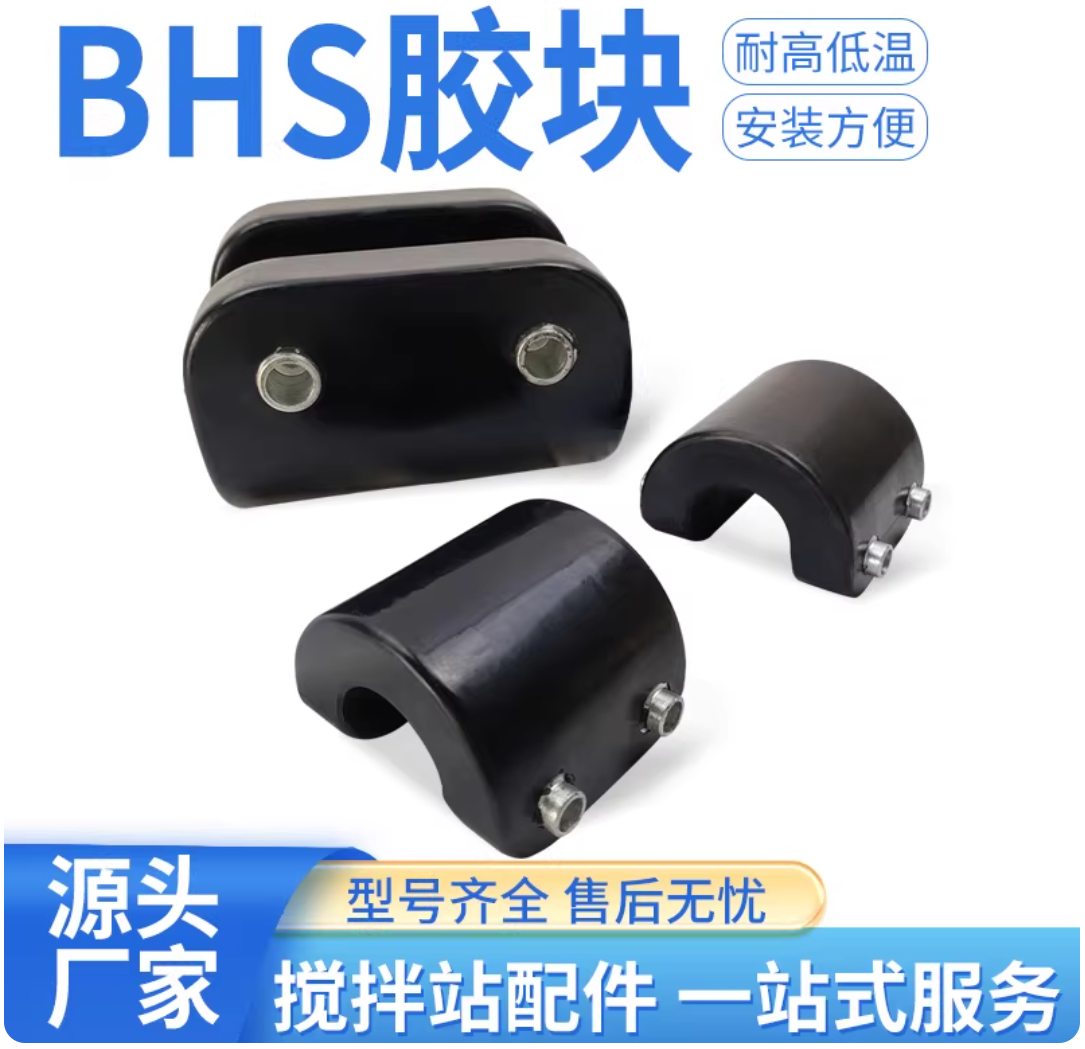

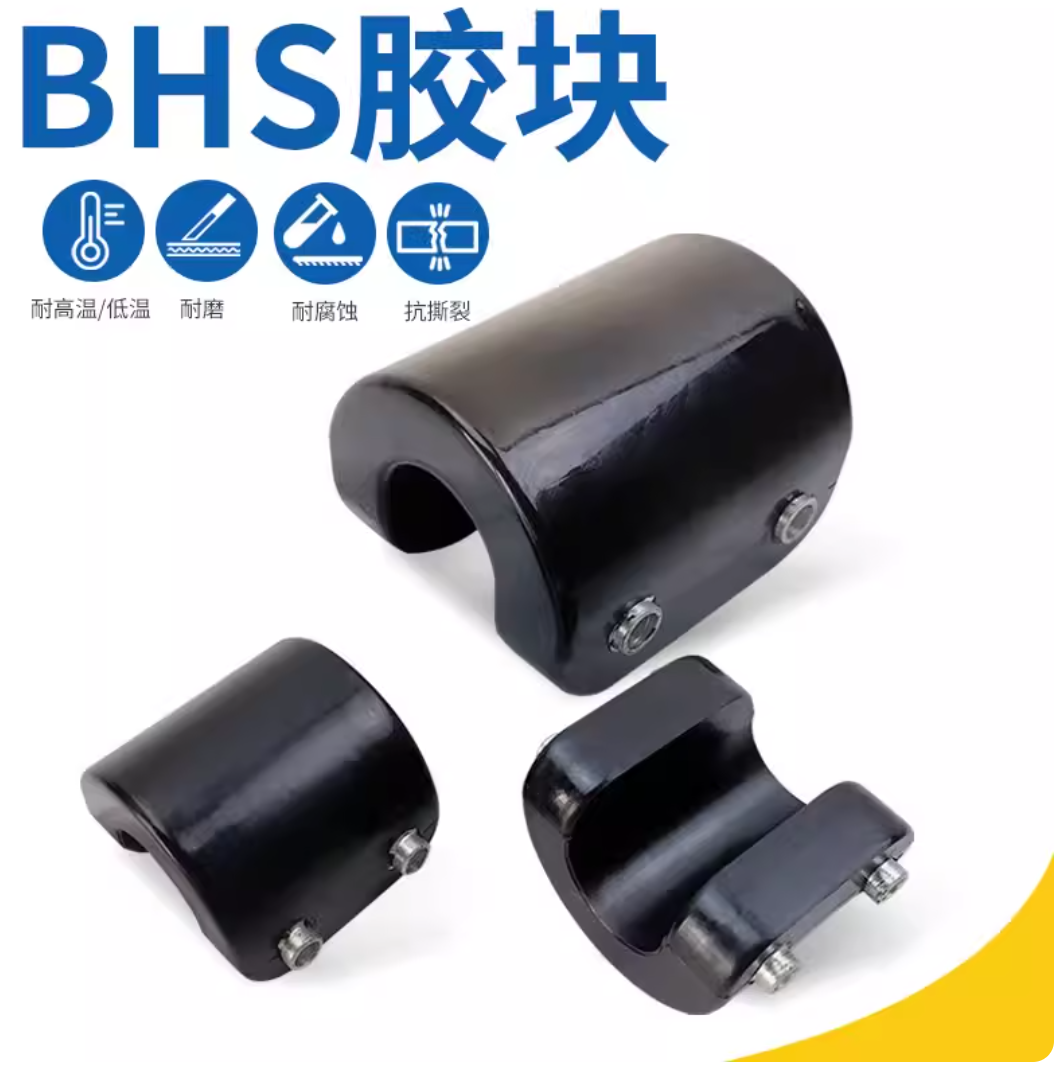

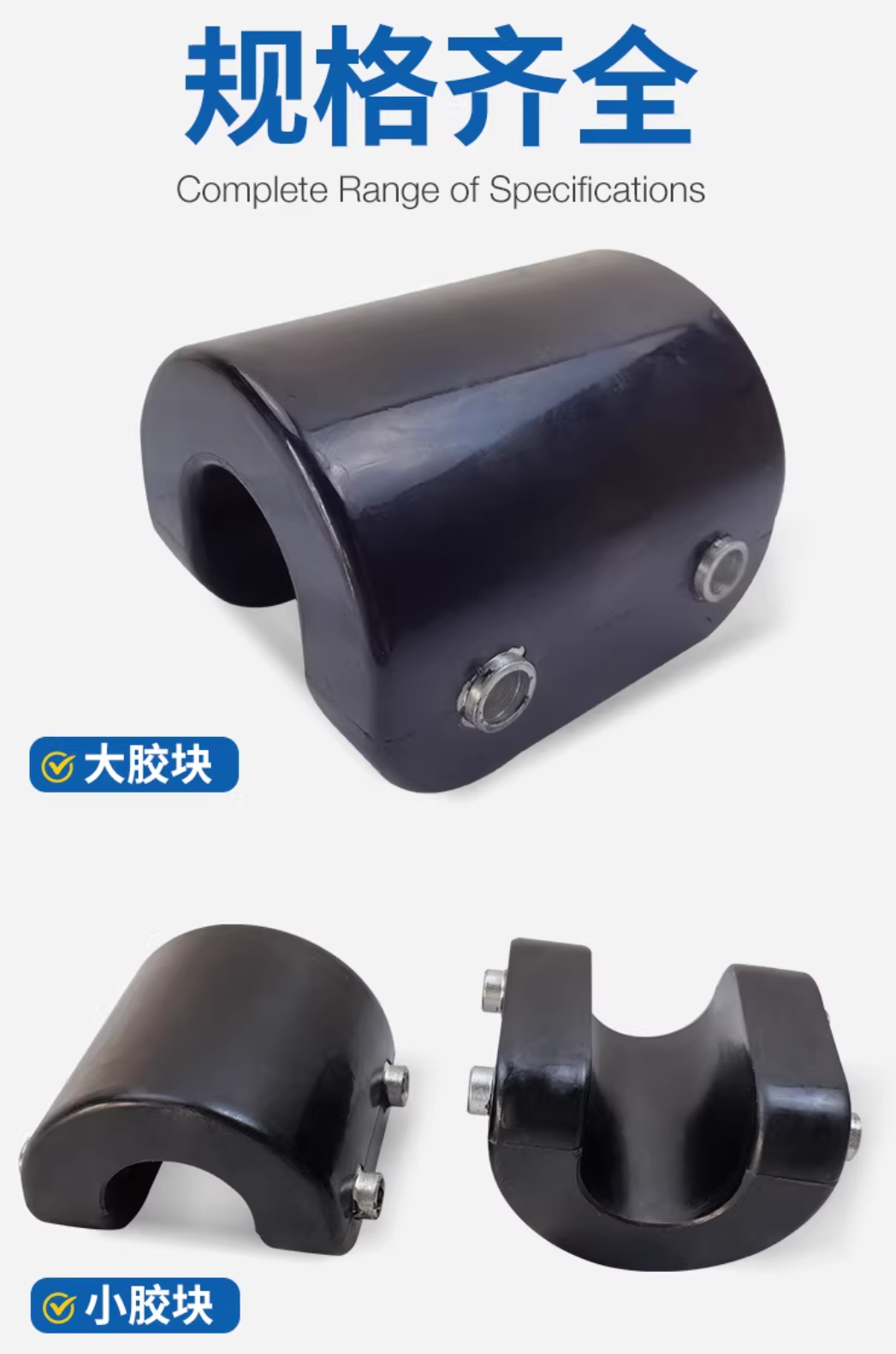

Blocco di gomma BHS (elemento elastico)
Si tratta di un componente ad alta elasticità realizzato in gomma sintetica di alta qualità, resistente all'olio e resistente all'usura (gomma naturale o poliuretano).Funge da nucleo tampone flessibile all'interno del propulsore del miscelatore, montato tra l'uscita del cambio e la flangia dell'albero di miscelazione (accoppiamento mascellare elastico).
- Funzione primaria:Assorbe i pesanti carichi di scossa alternati e le vibrazioni generate durante la miscelazione di calcestruzzo di alta qualità e aggregati duri.e disallineamenti angolari tra il cambio e l'albero di miscelazione, proteggendo così il motore principale, gli ingranaggi della scatola di cambio e i cuscinetti dell'albero, prolungando la vita di servizio complessiva.
- Numeri di riferimento/di ricambio:
- 910284602: numero di componente OEM BHS, ampiamente utilizzato nelle serie DKX/DKXS
- 910304800: Numero comune del mercato posteriore per i modelli DKXS
- Modelli compatibili:Miscelatori a due assi della serie DKX/DKXS (3.0, 4.0, miscelatori a lotti da 4,5 metri cubi)
Congiunzione flessibile di accoppiamento sincrono (assemblaggio)
Si tratta dell'insieme di accoppiamento della trasmissione che collega gli alberi di ingresso dei due riduttori principali su un miscelatore a due assi BHS. Garantisce la sincronizzazione meccanica dei due alberi di miscelazione.
- Funzione primaria:Accoppiano fisicamente le estremità di ingresso dei due riduttori (spesso tramite azionamento a cinghia o accoppiamento elastico) per forzare una velocità angolare identica e una rotazione opposta.Questo impedisce lo spostamento di fase o la collisione delle lame ("blade clash") causata da carichi materiali irregolariL'elemento elastico presente in questo gruppo attenua anche l'impatto durante l'avvio e i cambi di direzione.
- Applicazione:Adatto per i miscelatori di calcestruzzo obbligatori a due assi della serie BHS DKX/DKXS da 3,0 m3, 4,0 m3 e 4,5 m3
Specifiche tecniche
| Nome della parte | Funzione centrale | Specificativi / Descrizione | Materiale | Modelli compatibili / Parte n. |
|---|---|---|---|---|
| Blocco di gomma BHS | Assorbimento degli urti, compensazione dei disallineamenti, protezione del sigillo | Elemento ad alta elasticità, confezione approssimativa: 15x15x10 cm, peso approssimativo: 1,0 kg | Rubber sintetico resistente all'olio/abrasione / PU | 910284602/910304800(Si adatta a DKX/DKXS) |
| Accoppiamento sincrono | bilanciamento della potenza della doppia trasmissione, sincronizzazione forzata | Accoppiamento sincrono / connettore flessibile elastico | Ferro / acciaio duttile + elemento di gomma | Serie DKX/DKXS (3.0 / 4.0 / 4.5 m3) |
Linee guida per la manutenzione e gli appalti
Ispezione regolare:Il blocco di gomma è un elemento critico di usura. è suscettibile a crepe di invecchiamento, set di compressione (deformazione permanente) o gonfiore / ammorbidimento a causa della contaminazione da grasso / olio.Controllare durante ogni ciclo di manutenzione.L'usura eccessiva può causare danni al contatto metallo-metallo dei nodi di accoppiamento.
Stoccaggio di ricambi:Si consiglia vivamente di tenere questo pezzo in magazzino per evitare inattesi tempi di fermo.verificare sempre la targa del modello del miscelatore o effettuare misure precise della parte vecchia(soprattutto diametro centrale del foro e modello del bullone) per garantire l'installazione per i modelli da 3,0/4,0/4,5 m3.
Fonti di fornitura:Disponibile tramite rivenditori autorizzati BHS o fornitori specializzati di parti di macchine per calcestruzzo.910284602.
Ricordo importante:I sistemi di trasmissione BHS hanno tolleranze precise.modello esatto del miscelatore, numero di serie o dimensioni della parte rimossaal vostro fornitore per garantire un'adeguatezza perfetta.
